Высота дымохода относительно конька крыши
Правильная работа отопительного оборудования, печей, каминов обеспечивается наличием дымохода. Через данное приспособление отводятся отработанные продукты сгорания, обеспечивается нормальный приток свежего воздуха для горения очага. Стабильная и надежная работа дымоходной трубы зависит от двух основных факторов: сечение канала и высота установки над коньком кровли.
Почему высота дымохода над коньком так важна?
Под понятием «высота дымохода над коньком» подразумевается расстояние между горизонтальным уровнем выходного канала трубы и верхней точкой скатной кровли. Отклонение от рекомендованных значений сулит проблемами при эксплуатации каминов и печей, возникновением пожароопасных ситуаций и несет потенциальный риск здоровью и жизни человека. По этим причинам проектирование должно осуществляться с учетом нормативов СНиП41-01-2003, СП 7.13130.2009, а монтаж - выполняться на основании предварительно проведенных расчетов. Подобранная по всем правилам, высота дымохода над коньком обеспечивает следующие эксплуатационные показатели:
- не позволяет отработанным газам попадать обратно в помещение;
- обеспечивает нормальную и стабильную тягу канала;
- обеспечивает приток кислорода в очаг в нужном количестве;
- повышает эффективность работы каминов, печей, котлов до 15 – 20%;
- способствует лучшему сгоранию твердого топлива, сокращает его расход.
Параметры для расчета высоты трубы
Уровень возвышения дымохода над коньком определяется исходя из некоторых показателей. При выполнении расчетов ориентируются на:
- тип кровли (плоская или скатная);
- наклон скатной кровли;
- расстояние от конька до места выхода трубы;
- преимущественное направление ветра в регионе;
- наличие барьеров около дома (насаждения, постройки).
Основные правила выбора высоты дымохода
Для всех плоских кровель существует правило: высота дымохода относительно горизонтальной линии расположения крыши должна составлять не меньше полуметра (500 мм).

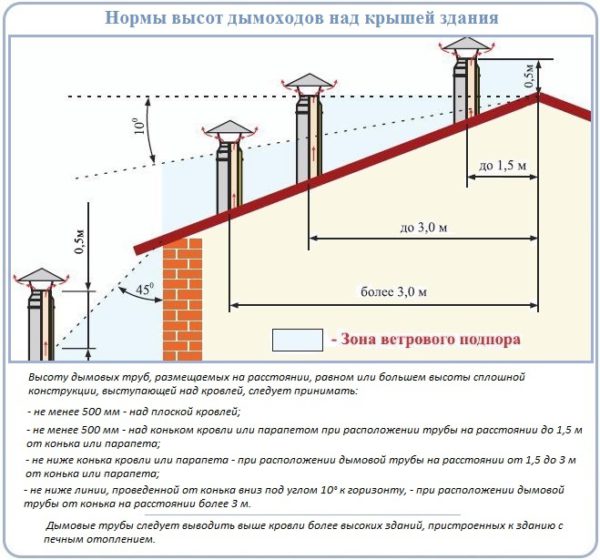

Для скатных конструкций существует ряд других рекомендаций. К основным правилам выбора высоты конструкции, исходя из ее удаленности от конька скатной кровли относятся:
- Если дымоход расположен на удалении от вершины крыши на расстоянии до 1,5 м, то минимальное значение высоты находится на уровне 500 – 550 мм от конька.
- При размещении трубы с удалением 1,5 – 3,0 метра, ее высота от верхней точки соприкосновения с кровлей должна составлять 0,5 метра. При этом выходное отверстие должно быть на уровне с коньком или превышать его.
- При удалении трубы от конька свыше 3 метров, при проектировании следует начертить линию с 10 градусным отклонением от горизонтальной оси конька. Высота дымохода должна быть не ниже начерченной линии.
Зависимость высоты от сечения дымоходной трубы
К одному их важных критериев, учитываемых при обустройстве дымохода, относится расстояние от решетки колосников топки до верхней точки выходного канала. Минимально допустимое значение - 5 метров. Оптимально, когда вылет трубы от уровня расположения топки составляет 6 метров.
Для каждого конкретного случая подбирается труба с определенным сечением. Отклонение от рекомендуемых параметров может привести к негативным последствием. В некоторый домах, ввиду слабого ветра, наличия заслоняющих построек, деревьев, просто необходимо поднять дымоход выше расчетного значения. Здесь важно учитывать, что слишком большой вылет трубы от конька снижает аэродинамические свойства конструкции. Это обусловлено тем, что при прохождении дыма по длинному участку он быстрее остывает, существенно снижая тягу. Выводить трубу на более высокий уровень, относительно конька допускается. Но обязательно пропорционально уменьшается площадь сечения канала.
Диаметр круглого или сечение прямоугольного дымохода при большой высоте от конька могут быть откалиброваны. Учитывайте, что это значение не должно получиться меньшим, чем размер сечения отверстия поддувала.
Проектирование дымохода отопительного оборудования лучше доверять профессионалом. Однако такие знания не помешают и владельцам частных домов. Они помогут избежать типичных ошибок, при самостоятельном обустройстве каминов, печей и системы отвода отработанных газов.
